【小白深度教程 1.7】手把手教你使用 OpenCV 制作低成本双目立体相机（Python、C++ 代码）

使用 OpenCV 制作低成本立体相机

在这篇文章中，我们将尝试如何创建一个自定义的低成本立体相机（使用一对网络摄像头），并使用 OpenCV 创建 3D 视频。

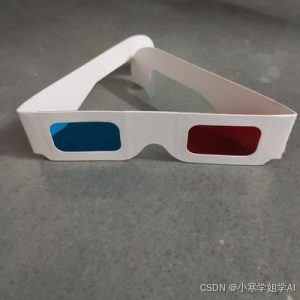

我们都喜欢看 3D 电影和视频，如上图所示。要体验 3D 效果，你需要如图所示的 3D 眼镜。它是如何工作的呢？

在之前的文章中，我们学习了立体相机及其如何帮助计算机感知深度。

在这篇文章中，我们将学习如何创建自己的立体相机，并了解如何使用它来创建 3D 视频。

1. 创建立体相机的步骤

一个立体相机通常包含两个固定距离放置的相同相机。工业级标准立体相机通常使用一对相同的相机。

要在家制作一个立体相机，我们需要以下材料：

1. 两个 USB 网络摄像头（最好是相同型号）。
2. 用于固定相机的刚性底座（木材、纸板、PVC 泡沫板）。
3. 夹具或胶带。

可以使用不同的组件来创建立体相机，但基本要求是保持相机固定且平行。

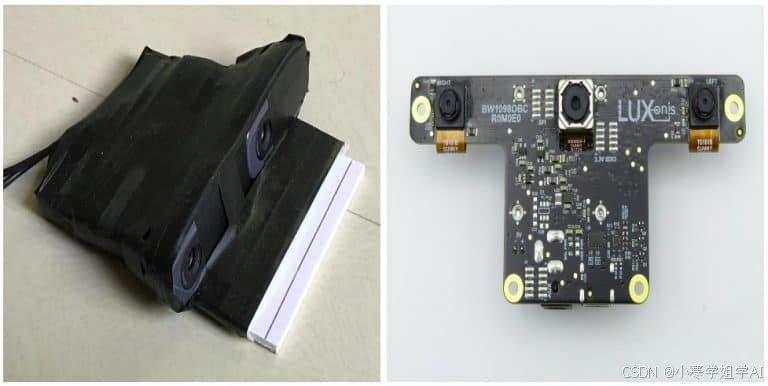

许多人已经创建并分享了他们的 DIY 立体相机，如上图左侧的图像所示，或者参考 这篇文章 。

一旦我们固定了相机并确保它们正确对齐，是否就完成了呢？我们是否准备好生成视差图和 3D 视频了呢？

2. 立体校准和校正的重要性

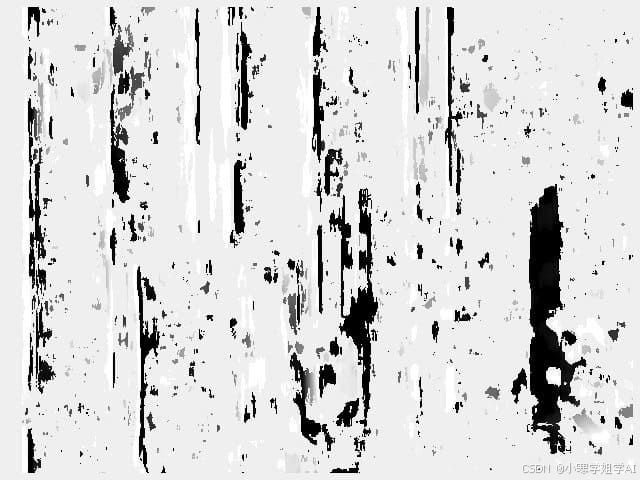

为了理解立体校准和校正的重要性，我们尝试使用未经过校准或校正的立体相机捕获的图像生成视差图，结果如下图所示：

我们观察到，未校准的立体相机生成的视差图非常嘈杂且不准确。为什么会这样呢？

根据之前的文章，相应的关键点应该具有相同的 Y 坐标，以简化点对应的搜索。

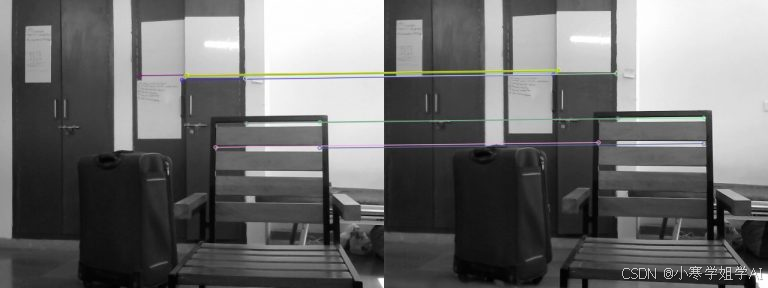

在下图中，当我们绘制几个对应点之间的匹配线时，我们观察到这些线并不完全水平。

我们还观察到，相应点的 Y 坐标不相等。

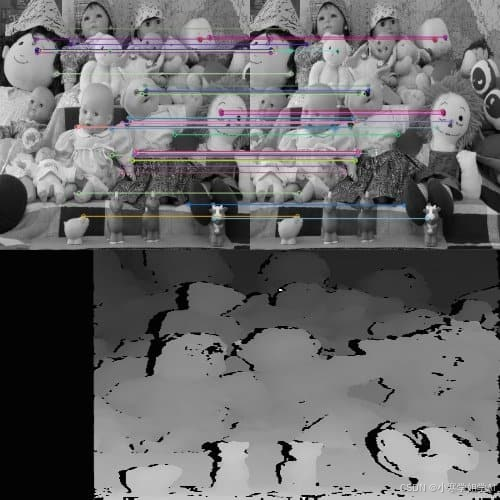

下图显示了一对具有点对应关系的立体图像，以及使用这些图像生成的视差图。

我们观察到，与之前相比，视差图现在更少嘈杂。在这种情况下，相应的关键点具有相同的 Y 坐标。

只有在相机平行时才会出现这种情况。这是双视图几何的一种特殊情况，其中图像是平行的，并且仅通过水平平移相关。

这是必要的，因为用于生成视差图的方法仅在水平上搜索点对应关系。

因此，我们需要做的就是对齐我们的相机并使它们完全平行。那么我们是通过反复试验手动调整相机吗？

但是，手动调整相机以获得清晰的视差图需要很长时间。此外，每次设置被打乱并且相机移位时，我们都必须重复这个过程。

这是非常费时间的，并不是理想的解决方案。

我们不再物理调整相机，而是在软件端进行，用算法代替人工。

我们使用一种称为 立体图像校正 的方法。

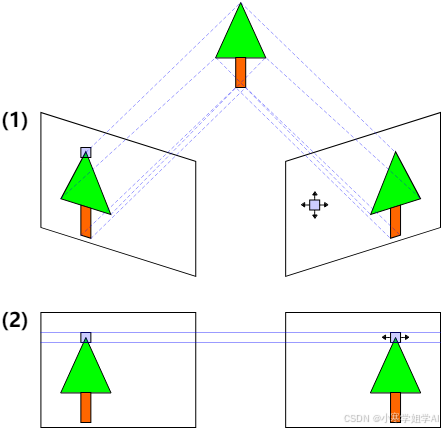

下图解释了立体校正的过程。其思想是将两个图像重新投影到与光学中心线平行的公共平面上。这确保了相应的点具有相同的 Y 坐标，并且仅通过水平平移相关。

3. 立体校准和校正的步骤

我们还知道，相机捕获的图像存在镜头畸变。因此，除了立体校正之外，去畸变也是必不可少的。因此，整体过程如下：

1. 使用标准 OpenCV 校准方法单独校准每个相机，详细内容请见 相机校准文章 。
2. 确定用于立体相机设置的两台相机之间的变换。
3. 使用前面步骤中获得的参数和 stereoCalibrate 方法，我们确定应用于两幅图像的变换，以实现立体校正。
4. 最后，使用 initUndistortRectifyMap 方法获得用于查找未失真和校正的立体图像对的映射。
5. 将该映射应用于原始图像，以获得未失真和校正的立体图像对。

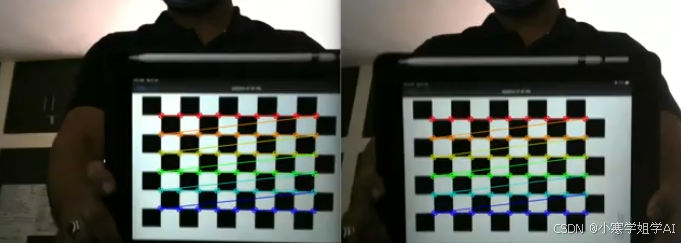

我们通过拍摄校准图案的图像来执行这些步骤。

3.1. 步骤 1：独立校准立体设置的左右摄像头

我们在进行立体校准之前对两台相机分别进行校准。

但是，如果 stereoCalibrate() 方法也可以对每台相机进行校准，为什么还需要单独校准相机呢？

因为需要计算的参数很多（参数空间大），并且在角点检测和将点近似为整数等步骤中会累积误差。

这增加了迭代方法偏离正确解的可能性。

因此，我们单独计算相机参数，并仅使用 stereoCalibrate() 方法来查找立体相机对之间的变换、基本矩阵和本质矩阵。

但是，算法如何知道要跳过单独的相机校准呢？

为此，我们设置标志 CALIB_FIX_INTRINSIC 并将其传递给方法。

Python：

# Set the path to the images captured by the left and right cameras
pathL = "./data/stereoL/"
pathR = "./data/stereoR/"

# Termination criteria for refining the detected corners
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)


objp = np.zeros((9*6,3), np.float32)
objp[:,:2] = np.mgrid[0:9,0:6].T.reshape(-1,2)

img_ptsL = []
img_ptsR = []
obj_pts = []

for i in tqdm(range(1,12)):
  imgL = cv2.imread(pathL+"img%d.png"%i)
  imgR = cv2.imread(pathR+"img%d.png"%i)
  imgL_gray = cv2.imread(pathL+"img%d.png"%i,0)
  imgR_gray = cv2.imread(pathR+"img%d.png"%i,0)

  outputL = imgL.copy()
  outputR = imgR.copy()

  retR, cornersR =  cv2.findChessboardCorners(outputR,(9,6),None)
  retL, cornersL = cv2.findChessboardCorners(outputL,(9,6),None)

  if retR and retL:
    obj_pts.append(objp)
    cv2.cornerSubPix(imgR_gray,cornersR,(11,11),(-1,-1),criteria)
    cv2.cornerSubPix(imgL_gray,cornersL,(11,11),(-1,-1),criteria)
    cv2.drawChessboardCorners(outputR,(9,6),cornersR,retR)
    cv2.drawChessboardCorners(outputL,(9,6),cornersL,retL)
    cv2.imshow('cornersR',outputR)
    cv2.imshow('cornersL',outputL)
    cv2.waitKey(0)

    img_ptsL.append(cornersL)
    img_ptsR.append(cornersR)


# Calibrating left camera
retL, mtxL, distL, rvecsL, tvecsL = cv2.calibrateCamera(obj_pts,img_ptsL,imgL_gray.shape[::-1],None,None)
hL,wL= imgL_gray.shape[:2]
new_mtxL, roiL= cv2.getOptimalNewCameraMatrix(mtxL,distL,(wL,hL),1,(wL,hL))

# Calibrating right camera
retR, mtxR, distR, rvecsR, tvecsR = cv2.calibrateCamera(obj_pts,img_ptsR,imgR_gray.shape[::-1],None,None)
hR,wR= imgR_gray.shape[:2]
new_mtxR, roiR= cv2.getOptimalNewCameraMatrix(mtxR,distR,(wR,hR),1,(wR,hR))

C++：

// Defining the dimensions of checkerboard
int CHECKERBOARD[2]{6,9};

// Creating vector to store vectors of 3D points for each checkerboard image
std::vector<std::vector<cv::Point3f> > objpoints;

// Creating vector to store vectors of 2D points for each checkerboard image
std::vector<std::vector<cv::Point2f> > imgpointsL, imgpointsR;

// Defining the world coordinates for 3D points
std::vector<cv::Point3f> objp;
for(int i{0}; i<CHECKERBOARD[1]; i++)
{
  for(int j{0}; j<CHECKERBOARD[0]; j++)
    objp.push_back(cv::Point3f(j,i,0));
}

// Extracting path of individual image stored in a given directory
std::vector<cv::String> imagesL, imagesR;
// Path of the folder containing checkerboard images
std::string pathL = "./data/stereoL/*.png";
std::string pathR = "./data/stereoR/*.png";

cv::glob(pathL, imagesL);
cv::glob(pathR, imagesR);

cv::Mat frameL, frameR, grayL, grayR;
// vector to store the pixel coordinates of detected checker board corners
std::vector<cv::Point2f> corner_ptsL, corner_ptsR;
bool successL, successR;

// Looping over all the images in the directory
for(int i{0}; i<imagesL.size(); i++)
{
  frameL = cv::imread(imagesL[i]);
  cv::cvtColor(frameL,grayL,cv::COLOR_BGR2GRAY);

  frameR = cv::imread(imagesR[i]);
  cv::cvtColor(frameR,grayR,cv::COLOR_BGR2GRAY);

  // Finding checker board corners
  // If desired number of corners are found in the image then success = true
  successL = cv::findChessboardCorners(
    grayL,
    cv::Size(CHECKERBOARD[0],CHECKERBOARD[1]),
    corner_ptsL);
    // cv::CALIB_CB_ADAPTIVE_THRESH | cv::CALIB_CB_FAST_CHECK | cv::CALIB_CB_NORMALIZE_IMAGE);

  successR = cv::findChessboardCorners(
    grayR,
    cv::Size(CHECKERBOARD[0],CHECKERBOARD[1]),
    corner_ptsR);
    // cv::CALIB_CB_ADAPTIVE_THRESH | cv::CALIB_CB_FAST_CHECK | cv::CALIB_CB_NORMALIZE_IMAGE);
  /*
    * If desired number of corner are detected,
    * we refine the pixel coordinates and display
    * them on the images of checker board
  */
  if((successL) && (successR))
  {
    cv::TermCriteria criteria(cv::TermCriteria::EPS | cv::TermCriteria::MAX_ITER, 30, 0.001);

    // refining pixel coordinates for given 2d points.
    cv::cornerSubPix(grayL,corner_ptsL,cv::Size(11,11), cv::Size(-1,-1),criteria);
    cv::cornerSubPix(grayR,corner_ptsR,cv::Size(11,11), cv::Size(-1,-1),criteria);

    // Displaying the detected corner points on the checker board
    cv::drawChessboardCorners(frameL, cv::Size(CHECKERBOARD[0],CHECKERBOARD[1]), corner_ptsL,successL);
    cv::drawChessboardCorners(frameR, cv::Size(CHECKERBOARD[0],CHECKERBOARD[1]), corner_ptsR,successR);

    objpoints.push_back(objp);
    imgpointsL.push_back(corner_ptsL);
    imgpointsR.push_back(corner_ptsR);
  }

  cv::imshow("ImageL",frameL);
  cv::imshow("ImageR",frameR);
  cv::waitKey(0);
}

cv::destroyAllWindows();

cv::Mat mtxL,distL,R_L,T_L;
cv::Mat mtxR,distR,R_R,T_R;
cv::Mat Rot, Trns, Emat, Fmat;
cv::Mat new_mtxL, new_mtxR;

// Calibrating left camera
cv::calibrateCamera(objpoints,
                    imgpointsL,
                    grayL.size(),
                    mtxL,
                    distL,
                    R_L,
                    T_L);

new_mtxL = cv::getOptimalNewCameraMatrix(mtxL,
                              distL,
                              grayL.size(),
                              1,
                              grayL.size(),
                              0);

// Calibrating right camera
cv::calibrateCamera(objpoints,
                    imgpointsR,
                    grayR.size(),
                    mtxR,
                    distR,
                    R_R,
                    T_R);

new_mtxR = cv::getOptimalNewCameraMatrix(mtxR,
                              distR,
                              grayR.size(),
                              1,
                              grayR.size(),
                              0);

3.2. 步骤 2：使用固定的内在参数进行立体校准

由于相机已经校准，我们将它们传递给 stereoCalibrate() 方法并设置 CALIB_FIX_INTRINSIC 标志。我们还传递了 3D 点和在两幅图像中捕获的相应 2D 像素坐标。

该方法计算两台相机之间的旋转和平移，以及基本矩阵和本质矩阵。

Python：

flags = 0
flags |= cv2.CALIB_FIX_INTRINSIC
# Here we fix the intrinsic camara matrixes so that only Rot, Trns, Emat and Fmat are calculated.
# Hence intrinsic parameters are the same

criteria_stereo= (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)


# This step is performed to transformation between the two cameras and calculate Essential and Fundamenatl matrix
retS, new_mtxL, distL, new_mtxR, distR, Rot, Trns, Emat, Fmat = cv2.stereoCalibrate(obj_pts, img_ptsL, img_ptsR, new_mtxL, distL, new_mtxR, distR, imgL_gray.shape[::-1], criteria_stereo, flags)

C++：

cv::Mat Rot, Trns, Emat, Fmat;
int flag = 0;
flag |= cv::CALIB_FIX_INTRINSIC;

// This step is performed to transformation between the two cameras and calculate Essential and
// Fundamenatl matrix
cv::stereoCalibrate(objpoints,
                    imgpointsL,
                    imgpointsR,
                    new_mtxL,
                    distL,
                    new_mtxR,
                    distR,
                    grayR.size(),
                    Rot,
                    Trns,
                    Emat,
                    Fmat,
                    flag,
                    cv::TermCriteria(cv::TermCriteria::MAX_ITER + cv::TermCriteria::EPS, 30, 1e-6));

3.3. 步骤 3：立体校正

使用相机的内在参数以及相机之间的旋转和平移，我们现在可以应用立体校正。

立体校正应用旋转，使两个相机的图像平面位于同一平面上。

除了旋转矩阵外，stereoRectify 方法还返回在新坐标空间中的投影矩阵。

由于我们假设相机是固定的，因此无需再次计算变换。

因此，我们计算将立体图像对转换为未失真和校正的立体图像对的映射，并将其存储以备进一步使用。

Python：

rectify_scale= 1
rect_l, rect_r, proj_mat_l, proj_mat_r, Q, roiL, roiR= cv2.stereoRectify(new_mtxL, distL, new_mtxR, distR, imgL_gray.shape[::-1], Rot, Trns, rectify_scale,(0,0))

C++：

cv::Mat rect_l, rect_r, proj_mat_l, proj_mat_r, Q;

// Once we know the transformation between the two cameras we can perform
// stereo rectification
cv::stereoRectify(new_mtxL,
                  distL,
                  new_mtxR,
                  distR,
                  grayR.size(),
                  Rot,
                  Trns,
                  rect_l,
                  rect_r,
                  proj_mat_l,
                  proj_mat_r,
                  Q,
                  1);

4. 3D 眼镜是如何运作的？

一旦我们的 DIY 立体相机校准完成，我们就可以创建 3D 视频了。

但在了解如何制作 3D 视频之前，我们首先要了解 3D 眼镜是如何工作的。

我们使用双目视觉系统感知世界。我们的眼睛处于横向不同的位置，因此它们捕捉到的内容略有不同。

左眼和右眼捕捉到的信息有什么区别？

让我们做一个简单的实验：

伸出手臂，手中拿着任意物体。现在，闭上一只眼睛看物体。一秒钟后，用另一只眼睛重复这个动作，并继续交替。你能观察到两只眼睛看到的有什么区别吗？

主要区别在于物体的相对水平位置。这些位置差异被称为 水平视差 。

在之前的文章中，我们使用一对立体图像计算了视差图。

现在，将物体移近你，并重复同样的实验。你现在观察到什么变化？

与物体对应的水平视差增加了。因此，视差越大，物体越近。

这就是我们如何使用 立体视觉 通过我们的双目视觉系统感知深度的。

我们可以通过一种称为 立体视觉 的方法将两个不同的图像分别呈现给每只眼睛，从而模拟出这种视差。

最初，在 3D 电影中，人们通过使用红色和青色滤镜对每只眼睛的图像进行编码。他们使用红青 3D 眼镜确保两个图像分别到达预定的眼睛，从而创造出深度的错觉。

这种方法生成的立体效果称为 浮雕 3D 。因此，这些图像被称为浮雕图像，而眼镜被称为浮雕 3D 眼镜。

5. 创建自定义 3D 视频

我们已经理解了如何将立体图像对转换为浮雕图像，以便使用浮雕眼镜观看时产生深度错觉。那么我们如何捕捉这些立体图像呢？

我们使用我们的 DIY 立体相机设置捕捉立体图像，并为每对立体图像创建一个浮雕图像。

然后，我们将所有连续的浮雕图像保存为一个视频。

Python：

cv2.imshow("Left image before rectification", imgL)
cv2.imshow("Right image before rectification", imgR)

Left_nice= cv2.remap(imgL,Left_Stereo_Map[0],Left_Stereo_Map[1], cv2.INTER_LANCZOS4, cv2.BORDER_CONSTANT, 0)
Right_nice= cv2.remap(imgR,Right_Stereo_Map[0],Right_Stereo_Map[1], cv2.INTER_LANCZOS4, cv2.BORDER_CONSTANT, 0)

cv2.imshow("Left image after rectification", Left_nice)
cv2.imshow("Right image after rectification", Right_nice)
cv2.waitKey(0)

out = Right_nice.copy()
out[:,:,0] = Right_nice[:,:,0]
out[:,:,1] = Right_nice[:,:,1]
out[:,:,2] = Left_nice[:,:,2]

cv2.imshow("Output image", out)
cv2.waitKey(0)

C++：

cv::imshow("Left image before rectification",frameL);
cv::imshow("Right image before rectification",frameR);

cv::Mat Left_nice, Right_nice;

// Apply the calculated maps for rectification and undistortion
cv::remap(frameL,
          Left_nice,
          Left_Stereo_Map1,
          Left_Stereo_Map2,
          cv::INTER_LANCZOS4,
          cv::BORDER_CONSTANT,
          0);

cv::remap(frameR,
          Right_nice,
          Right_Stereo_Map1,
          Right_Stereo_Map2,
          cv::INTER_LANCZOS4,
          cv::BORDER_CONSTANT,
          0);


cv::imshow("Left image after rectification",Left_nice);
cv::imshow("Right image after rectification",Right_nice);

cv::waitKey(0);

cv::Mat Left_nice_split[3], Right_nice_split[3];

std::vector<cv::Mat> Anaglyph_channels;

cv::split(Left_nice, Left_nice_split);
cv::split(Right_nice, Right_nice_split);

Anaglyph_channels.push_back(Right_nice_split[0]);
Anaglyph_channels.push_back(Right_nice_split[1]);
Anaglyph_channels.push_back(Left_nice_split[2]);

cv::Mat Anaglyph_img;

cv::merge(Anaglyph_channels, Anaglyph_img);

cv::imshow("Anaglyph image", Anaglyph_img);
cv::waitKey(0);
