【小白深度教程 1.4】手把手教你复现 CompletionFormer 深度补全网络（含代码解读）

在上一节中，我们展示了如何利用训练好的 BP-Net 进行深度补全：

【小白深度教程 1.3】使用 BP-Net 深度补全网络，进行 KITTI 稠密点云和图像融合（含 Python 代码）

这节我们将手把手教你，如何训练和使用 CompletionFormer。

1. 介绍

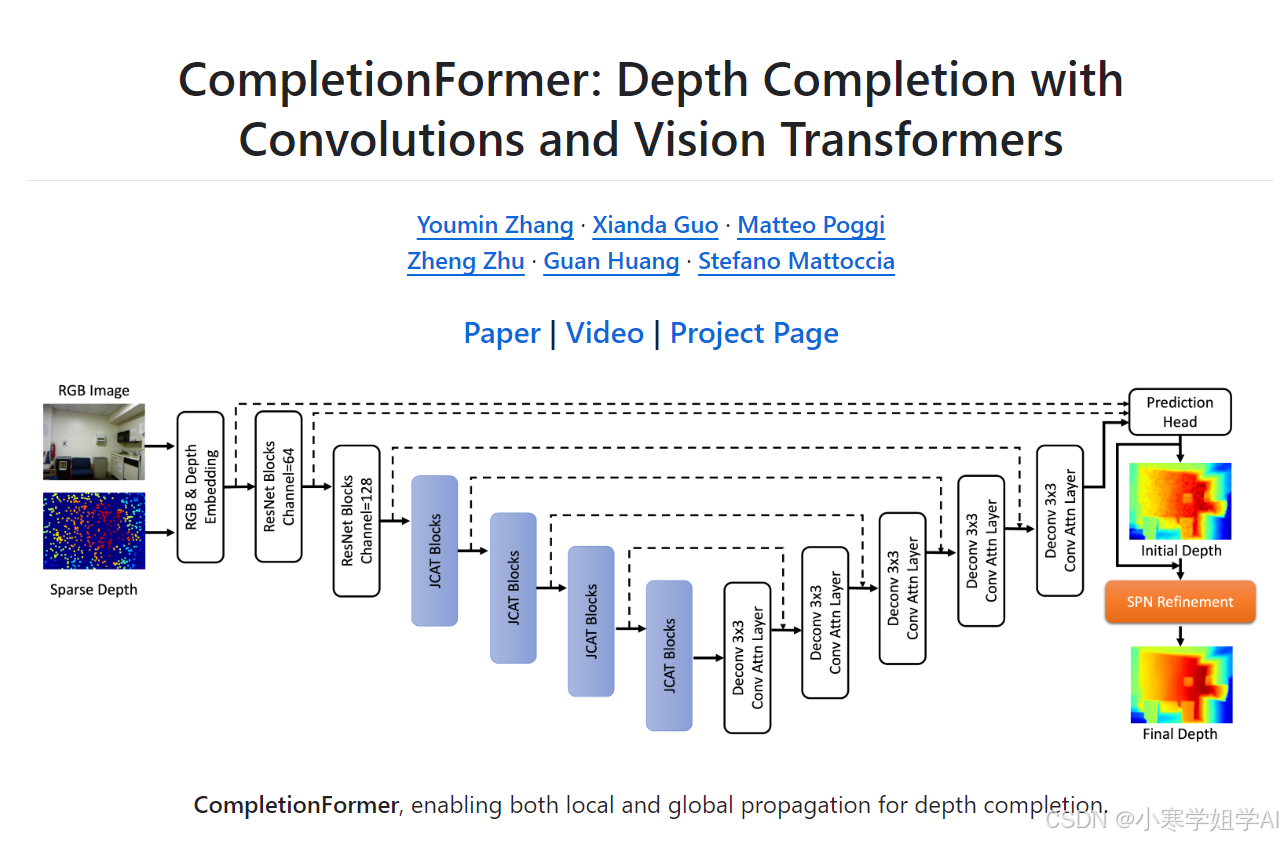

CompletionFormer 结合 卷积神经网络 （CNN）和 Vision Transformer，提出了一种联合卷积注意力和 Transformer 块（JCAT），用于深度补全任务。该方法将卷积的局部连接性和 Transformer 的全局上下文结合到一个单一模型中，从而在户外 KITTI 和室内 NYUv2 数据集上超越了现有的基于 CNN 的方法，并在效率上显著优于纯 Transformer 方法。

具体解析可以查看：

CompletionFormer：用于深度补全的 Transformer 网络！CVPR 2023

2. 配置环境

下载代码：

git clone https://github.com/youmi-zym/CompletionFormer.git
cd CompletionFormer
1
2

假设我们已经安装了 Anaconda ，我们可以运行如下命令创建和安装环境：

conda create -n completionformer python=3.8
conda activate completionformer
# For CUDA Version == 11.3
pip install torch==1.10.1+cu113 torchvision==0.11.2+cu113 torchaudio==0.10.1+cu113
pip install mmcv-full==1.4.4 mmsegmentation==0.22.1
pip install timm tqdm thop tensorboardX opencv-python ipdb h5py ipython Pillow==9.5.0
1
2
3
4
5
6

注意：这里假设我们的电脑有独立显卡。

源代码使用的环境是：PyTorch 1.10.1, CUDA 11.3, Python 3.8 以及 Ubuntu 20.04。

然后我们安装 apex 进行多卡训练：

git clone https://github.com/NVIDIA/apex
cd apex
git reset --hard 4ef930c1c884fdca5f472ab2ce7cb9b505d26c1a
pip install -v --no-cache-dir --global-option="--cpp_ext" --global-option="--cuda_ext" ./
1
2
3
4

然后编译可变形卷积：

cd THIS_PROJECT_ROOT/src/model/deformconv
sh make.sh
1
2

3. 准备数据集

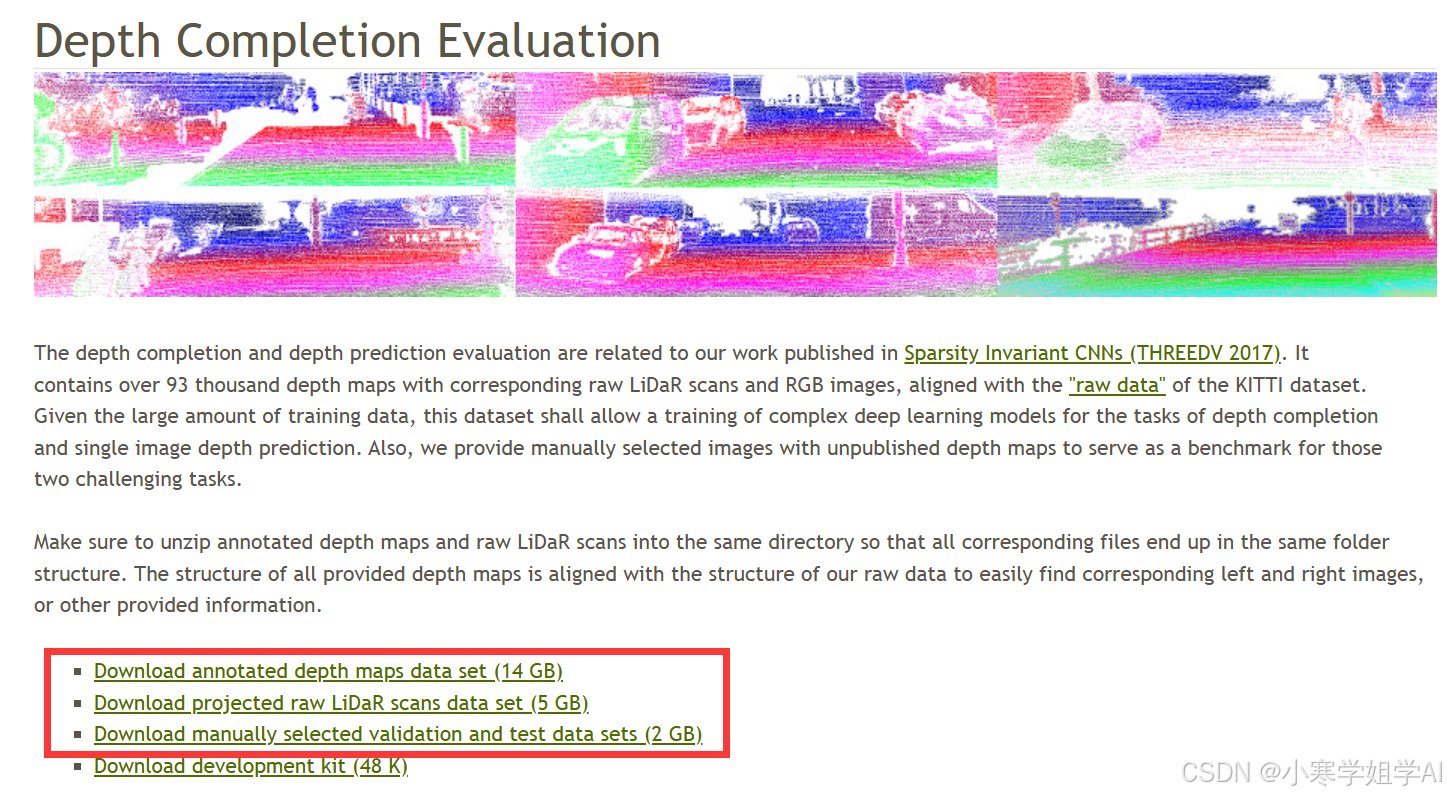

这里我们使用 KITTI 数据集 进行训练，可以在 这里 下载：

这三个文件均要下载，并且按照如下文件结构进行排布：

├── kitti_depth
|   ├──data_depth_annotated
|   |  ├── train
|   |  ├── val
|   ├── data_depth_velodyne
|   |  ├── train
|   |  ├── val
|   ├── data_depth_selection
|   |  ├── test_depth_completion_anonymous
|   |  |── test_depth_prediction_anonymous
|   |  ├── val_selection_cropped
|   ├── kitti_raw
|   |   ├── 2011_09_26
|   |   ├── 2011_09_28
|   |   ├── 2011_09_29
|   |   ├── 2011_09_30
|   |   ├── 2011_10_03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

注意我们还需要下载 kitti_raw，因为刚刚下载的数据中不包含图像。

4. 下载 KITTI RAW 数据

可以使用 KITTI 的官方工具：

https://s3.eu-central-1.amazonaws.com/avg-kitti/raw_data_downloader.zip

直接下载后运行：

bash raw_data_downloader.sh
1

5. 开始训练

我们使用 L1 和 L2 损失进行训练：

cd /src

python main.py --dir_data PATH_TO_KITTI_DC --data_name KITTIDC --split_json ../data_json/kitti_dc.json \
    --patch_height 240 --patch_width 1216 --gpus 0,1,2,3 --loss 1.0*L1+1.0*L2 --lidar_lines 64 \
    --batch_size 3 --max_depth 90.0 --lr 0.001 --epochs 250 --milestones 150 180 210 240 \
    --top_crop 100 --test_crop --log_dir ../experiments/ --save NAME_TO_SAVE \
1
2
3
4
5
6

其中 PATH_TO_KITTI_DC 要改成 KITTI 数据集的路径。

6. 测试

python main.py --dir_data PATH_TO_KITTI_DC --data_name KITTIDC --split_json ../data_json/kitti_dc.json \
    --patch_height 240 --patch_width 1216 --gpus 0 --max_depth 90.0 --top_crop 100 --test_crop --save-image \
    --test_only --pretrain PATH_TO_WEIGHTS --save NAME_TO_SAVE
1
2
3

7. 生成提交结果

python main.py --dir_data PATH_TO_KITTI_DC --data_name KITTIDC --split_json ../data_json/kitti_dc_test.json \
    --patch_height 240 --patch_width 1216 --gpus 0 --max_depth 90.0 \
    --test_only --pretrain PATH_TO_WEIGHTS --save_image --save_result_only --save NAME_TO_SAVE
1
2
3

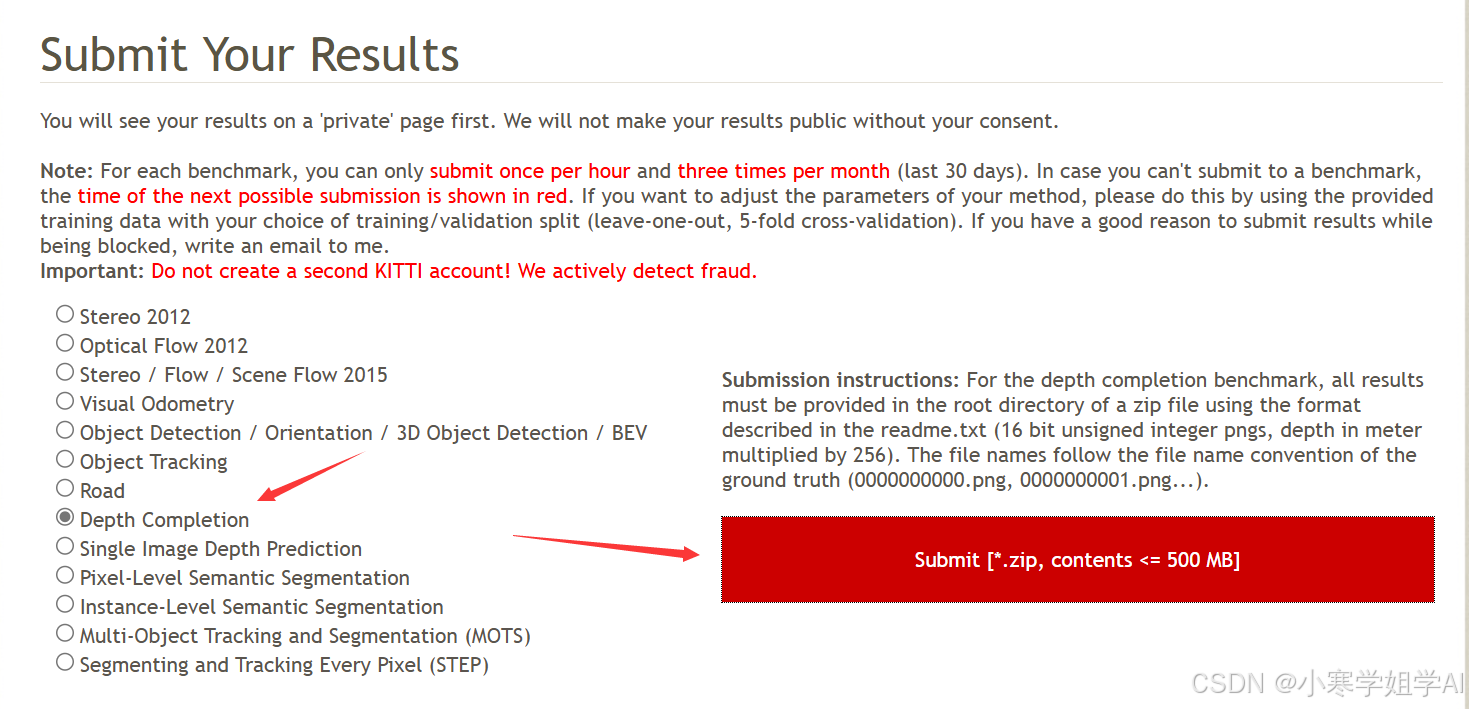

这是我们可以通过 KITTI 官方提交界面 提交结果：

8. 代码解读

Backbone 模块

Backbone 是一个包含编码器和解码器的模块，用于处理 RGB、深度（Depth），或者 RGB-D（结合 RGB 和深度）输入。该网络通过一系列卷积、转置卷积和基本块来提取和融合特征，最终生成深度图、引导特征图和置信度图。

代码解析

1. 初始化函数 ( __init__ 方法) :

   • 初始化函数接收参数 args （网络配置参数）和 mode （输入模式： rgbd 、 rgb 或 d ）。
   • 根据输入模式初始化不同的卷积层：
     • 如果是 rgbd 模式，分别初始化 RGB 和深度图的卷积层，并在后续将它们融合。
     • 如果是 rgb 模式，仅初始化 RGB 输入的卷积层。
     • 如果是 d 模式，仅初始化深度输入的卷积层。
   • 使用 PVT（Pyramid Vision Transformer）作为编码器，提取特征。
   • 定义通道数列表 channels ，用于后续的解码操作。
   • 共享解码器部分 ：
     • 解码器从 1/16 尺度逐步恢复到 1/1 尺度，分别通过转置卷积和 BasicBlock 实现。
   • 深度分支 ：
     • 用于生成初始深度图的解码器部分。
   • 引导分支 ：
     • 用于生成引导特征图的解码器部分。
   • 置信度分支 （可选）：
     • 用于生成置信度图，仅在 conf_prop （置信度传播）开启时使用。

2. 特征融合函数 ( _concat 方法) :

   • 该方法用于将不同尺度的特征图通过双线性插值调整到相同大小，然后在指定维度上进行拼接。

3. 前向传播函数 ( forward 方法) :

   • 根据输入模式对 RGB 和深度数据进行特征提取。
     • rgbd 模式下，将 RGB 和深度特征进行融合。
     • rgb 或 d 模式下，分别处理 RGB 或深度输入。
   • 将提取到的特征输入到 PVT 编码器中，获得多层特征图。
   • 共享解码过程 ：
     • 从最深层特征图开始，通过解码器逐步恢复特征图的空间尺寸，并融合相应的编码器特征。
   • 深度解码 ：
     • 利用共享解码后的特征图，进一步处理生成初始深度图。
   • 引导特征图解码 ：
     • 生成用于空间传播的引导特征图。
   • 置信度图解码（可选） ：
     • 如果开启置信度传播，则生成置信度图，否则返回 None 。

关键概念

• PVT 编码器 ：用 Pyramid Vision Transformer 提取多尺度特征，增强了网络的上下文感知能力。
• 解码器模块 ：利用转置卷积和 BasicBlock 将特征图逐步还原到输入图像的原始分辨率。
• 深度、引导和置信度解码 ：网络输出三个关键图——深度图、引导图和置信度图，分别用于初始深度估计、特征传播和自信度评估。

NLSPN 模块

NLSPN 模块是非局部空间传播网络（Non-Local Spatial Propagation Network）的实现，主要用于需要进行空间传播和亲和力建模的任务。它广泛应用于深度估计、图像修复等需要对像素级细节进行调整的任务中。以下是对该代码的详细解读。

模块概述

NLSPN 通过引入可调制的可变形卷积（Modulated Deformable Convolution）和亲和力计算来增强特征传播能力。该模块的核心在于通过可变形卷积灵活地调整特征图的传播方式，从而实现对特征的自适应调整。

代码的关键部分

1. . 偏移和亲和力计算 ( _get_offset_affinity 方法) :

   • 该方法根据引导图计算偏移和亲和力。
   • 使用卷积操作生成偏移量和亲和力，然后根据特定的亲和力模式（如 AS 、 ASS 、 TC 、 TGASS ）进行处理。
   • 如果启用了置信度传播（ conf_prop ），则会进一步处理偏移量，利用可变形卷积函数对偏移量进行调整。
   • 最后对亲和力进行归一化处理，以确保亲和力的值在传播过程中保持合适的比例。

2. 单次传播 ( _propagate_once 方法) :

   • 该方法使用可变形卷积函数，根据之前计算的偏移和亲和力，对特征图进行传播。
   • 可变形卷积可以根据偏移和亲和力动态调整卷积核的位置和形状，从而实现特征图的灵活传播。

3. 前向传播 ( forward 方法) :

   • 前向传播方法处理初始特征图（ feat_init ），引导图（ guidance ）以及可选的置信度输入。
   • 方法中对输入形状进行检查，以确保输入符合预期的尺寸要求，并在启用置信度传播时保证置信度输入存在。
   • 如果启用了输入保护（ preserve_input ），则在每次传播中保留固定的特征图。
   • 通过指定的传播次数（ prop_time ）迭代更新特征图，每次迭代都基于当前的偏移和亲和力进行传播。
   • 最终返回结果特征图、传播过程中的所有特征图、偏移、亲和力以及亲和力的缩放常数。

应用场景

NLSPN 模块通常用于需要细粒度特征调整的场景，如深度估计、图像补全等。通过灵活的卷积操作和亲和力建模， NLSPN 能够更有效地处理空间上的不规则特征传播问题。

如果你需要进一步深入了解某个部分或有其他问题，欢迎告诉我！
