【小白深度教程 1.12】手把手教你 NeRF（神经辐射场）的基本原理和经典工作（含 PPT）

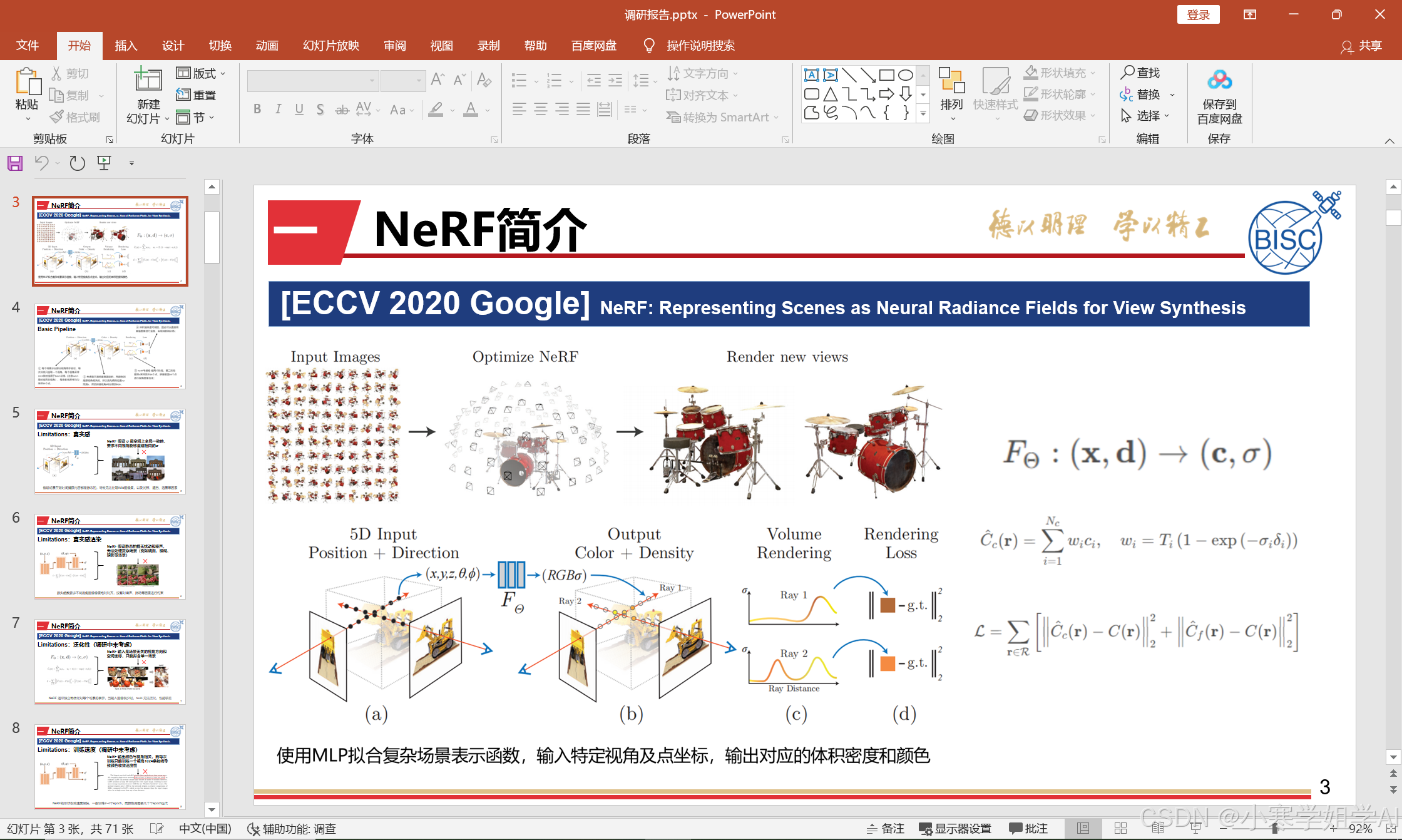

NeRF (Neural Radiance Fields) 简介与原理

NeRF (Neural Radiance Fields) 是一种使用神经网络进行三维场景重建的新方法。NeRF 将三维空间中的场景表示为一个连续的、隐式的神经辐射场，能够以高质量渲染逼真的新视角图像。NeRF 的核心思想是通过体渲染 (volume rendering) 技术，在给定的视角下重建三维场景的密度和颜色。

原理

NeRF 的基本思想是利用一个多层感知器 (MLP) 来学习三维空间中的一个连续函数，该函数可以将空间中的任意一点的坐标 $(x,y,z)$ 和视角方向 $(\theta ,\varphi )$ 映射为对应的颜色 $(r,g,b)$ 和密度 $\sigma$ 。这个映射函数定义为：

$$F_{\Theta }:(\mathbf{x},\mathbf{d})\to (\mathbf{c},\sigma )$$

其中：

• $\mathbf{x}=(x,y,z)$ 是空间中的位置坐标。
• $\mathbf{d}=(\theta ,\varphi )$ 是视角方向。
• $\mathbf{c}=(r,g,b)$ 是该点在该方向上的颜色。
• $\sigma$ 是该点的密度，用于表示体渲染的透明度。

体渲染公式

为了生成图像，NeRF 使用体渲染公式将三维场景投影到二维图像平面。给定一条射线 $\mathbf{r}(t)=\mathbf{o}+t\mathbf{d}$ ，其中 $\mathbf{o}$ 是射线的起点， $\mathbf{d}$ 是射线的方向，沿射线的颜色 $C(\mathbf{r})$ 可以通过对每一个采样点的颜色和密度进行积分来计算：

$$C(\mathbf{r})={\int }_{t_n}^{t_f}T(t)\sigma (\mathbf{r}(t))\mathbf{c}(\mathbf{r}(t),\mathbf{d})dt$$

其中：

• $T(t)=\exp \left(-{\int }_{t_n}^t\sigma (\mathbf{r}(s))ds\right)$ 是从射线起点到 $t$ 位置的累积透过率。
• $t_n$ 和 $t_f$ 分别表示射线的最近和最远采样点。

离散化采样

为了在实际中计算该积分，NeRF 对射线进行离散采样，将连续的积分转化为离散和：

$$C(\mathbf{r})\approx \sum _{i=1}^N{T}_i(1-\exp (-{\sigma }_i{\delta }_i)){\mathbf{c}}_i$$

其中：

• $T_i=\exp \left(-{\sum }_{j=1}^{i-1}{\sigma }_j{\delta }_j\right)$ 是累积透过率。
• ${\sigma }_i$ 和 ${\mathbf{c}}_i$ 是采样点 $i$ 处的密度和颜色。
• ${\delta }_i$ 是相邻采样点之间的距离。

网络训练

NeRF 使用多视角图像及其相应的相机参数作为训练数据，采用 MLP 预测密度和颜色。训练目标是最小化预测图像与真实图像之间的差异，即重建误差：

$$\mathcal{L}=\sum _{\mathbf{r}\in \mathcal{R}}\Vert C(\mathbf{r})-C_{\text{gt}}(\mathbf{r}){\Vert }^2$$

其中：

• $\mathcal{R}$ 是所有的射线集合。
• $C(\mathbf{r})$ 是预测的射线颜色。
• $C_{\text{gt}}(\mathbf{r})$ 是真实图像中的颜色。

总结

NeRF 是一种基于神经网络的三维重建技术，通过学习一个隐式的辐射场表示，能够生成高质量的新视角图像。其核心是使用体渲染方法来计算沿射线的颜色，并通过神经网络进行参数学习。

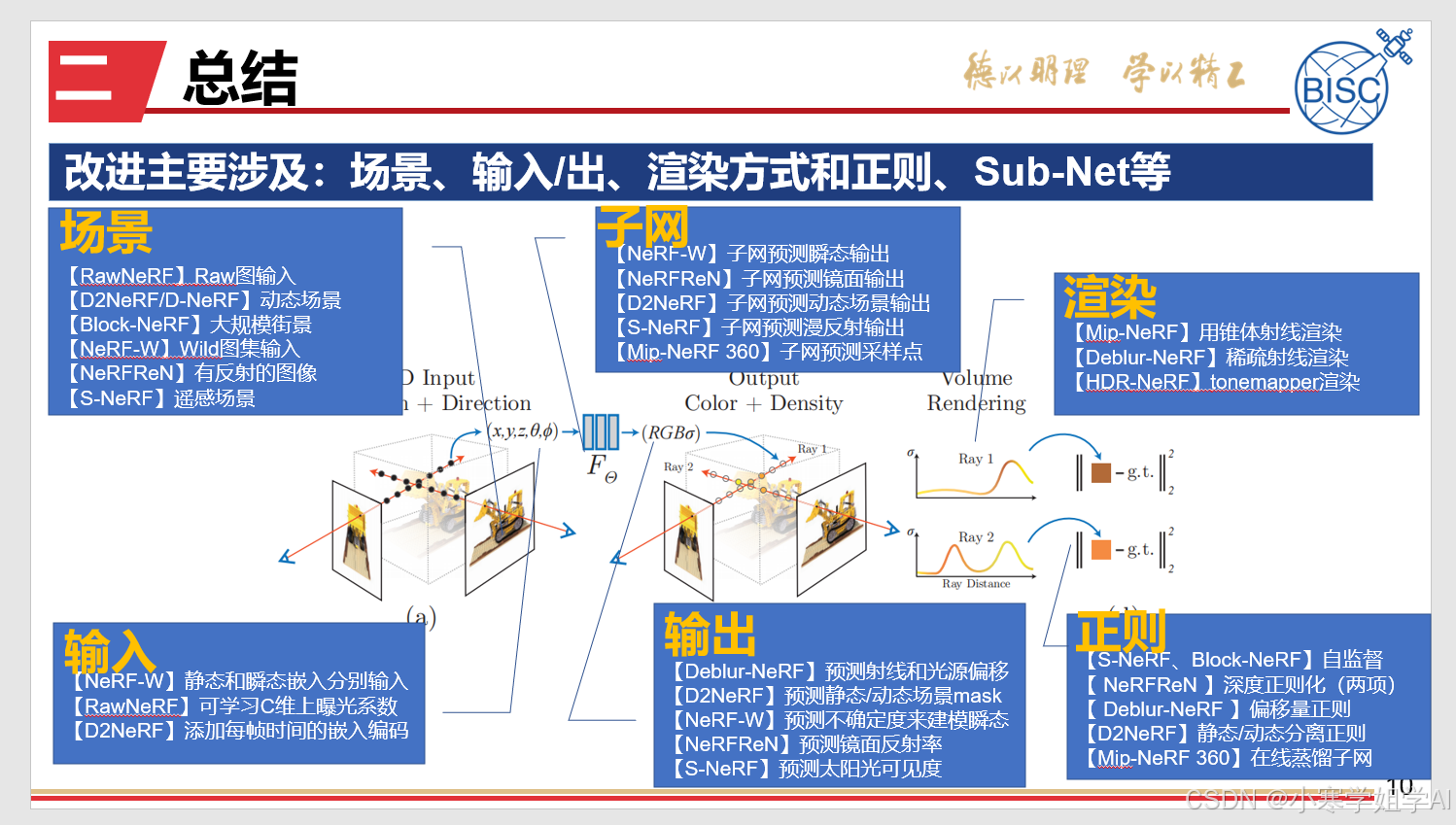

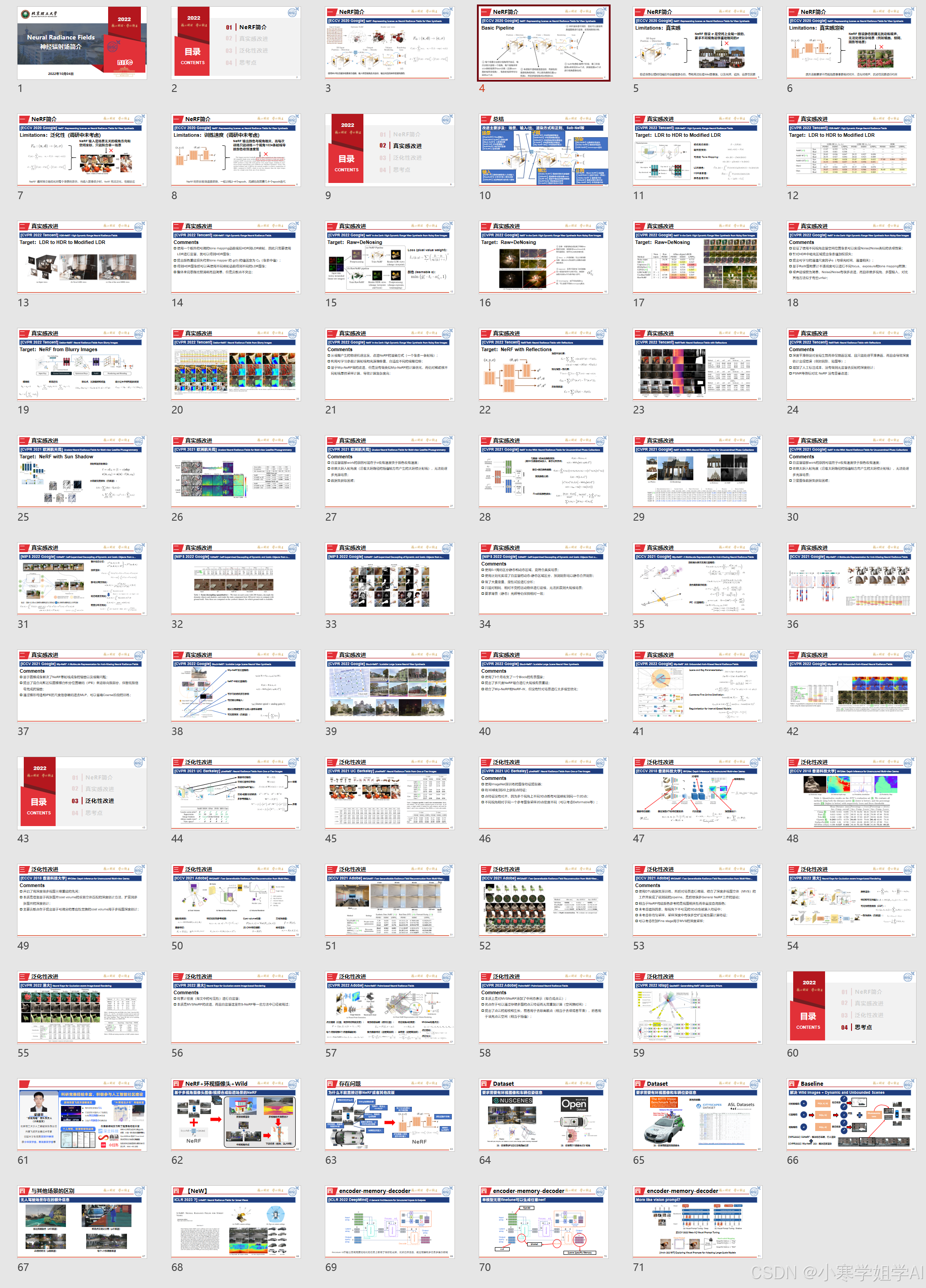

相关工作 PPT 下载（百度网盘）

链接: https://pan.baidu.com/s/1V7Oz2Ylfm7qlVuIQf-GE1g
提取码: wbx5
