【小白深度教程 1.11】手把手教你使用 PSMNet 估计视差和计算深度，并映射到 3D 点云（含 Python 代码）

在之前的章节中，我们展示了如何用 Depth Anything V2 进行 单目深度估计 ，以及 3D 点云生成：

【小白深度教程 1.8】手把手教你使用 Depth Anything V2 估计单目深度并映射到 3D 点云

但是，单目深度估计存在固有的尺度模糊问题：

因此这次我们尝试使用 PSMNet 视察估计技术，来进行准确的双目深度估计，并将场景转换成 3D 点云，Python 代码在最后。

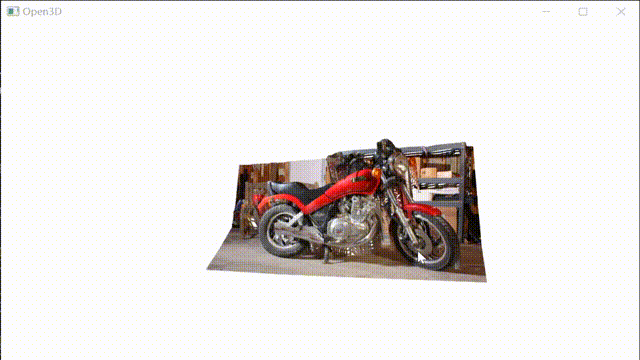

最终效果如图：

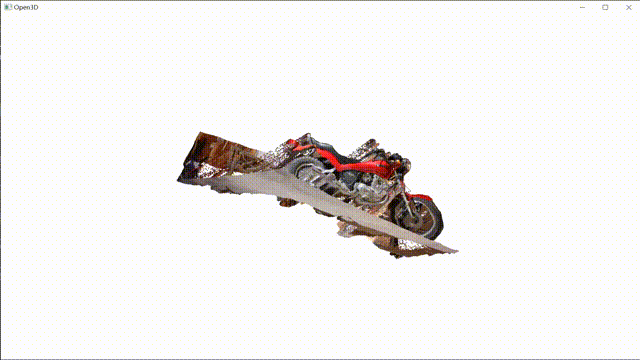

对比传统方法：

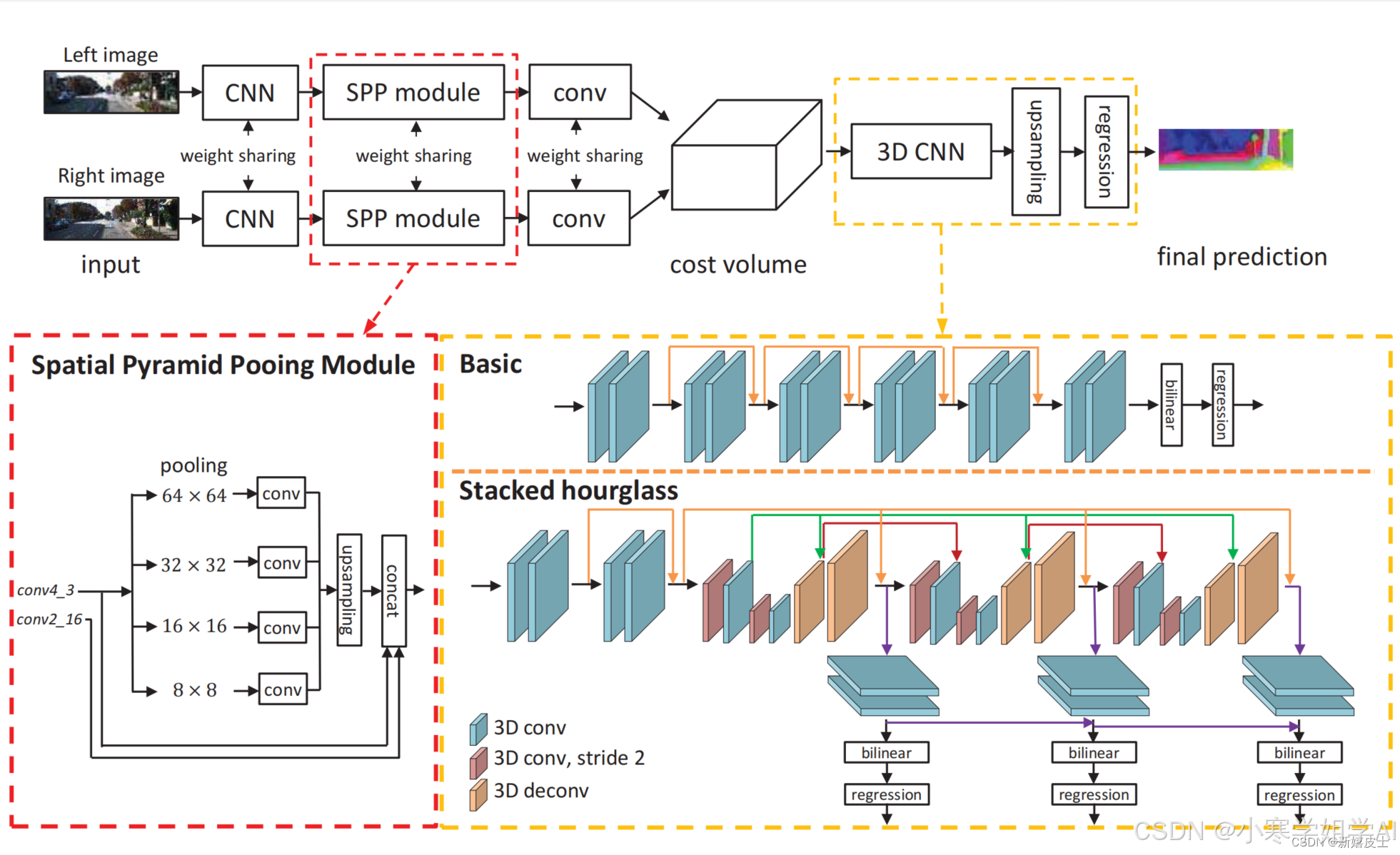

1. PSMNet 简介

• 提出了一种不要后处理的端到端的立体匹配网络。
• 引入了一个金字塔池化模块，用于将全局上下文信息整合到图像特征中。
• 提出了一个堆叠的沙漏 3D CNN 来扩展成本量中上下文信息的区域支持。
• 在 KITTI 数据集上实现了最先进的精度。

更详细的介绍可以查看上一章节：

【小白深度教程 1.10】手把手教你使用深度学习方法（PSMNet）进行视差估计（含 Python 代码解析）

2. 环境配置

下载源码：

git clone https://github.com/JiaRenChang/PSMNet.git
cd PSMNet
1
2

创建 Conda 环境：

conda create -n psmnet python=3.7
conda activate psmnet
conda install pytorch==1.6.0 torchvision==0.7.0 -c pytorch
pip install opencv-python
pip install matplotlib
pip install scikit-image
pip install open3d
1
2
3
4
5
6
7

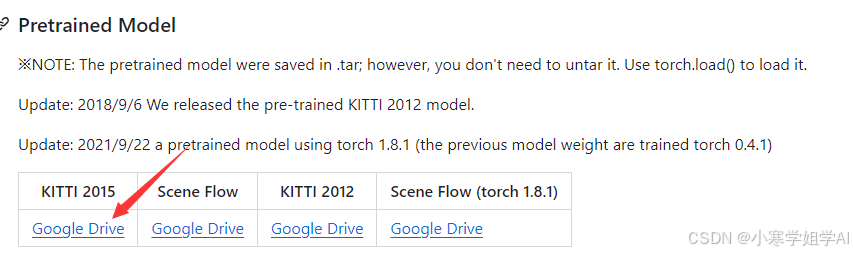

3. 下载预训练模型

4. 修改推理代码

由于我们使用 CPU 推理，所以要修改代码 Test_img.py：

from __future__ import print_function
import argparse
import os
import random
import torch
import torch.nn as nn
import torchvision.transforms as transforms
import torch.nn.functional as F
import numpy as np
import time
import math
from models import *
import cv2
from PIL import Image

# 2012 data /media/jiaren/ImageNet/data_scene_flow_2012/testing/

parser = argparse.ArgumentParser(description='PSMNet')
parser.add_argument('--KITTI', default='2015',
                    help='KITTI version')
parser.add_argument('--datapath', default='/media/jiaren/ImageNet/data_scene_flow_2015/testing/',
                    help='select model')
parser.add_argument('--loadmodel', default='./trained/pretrained_model_KITTI2015.tar',
                    help='loading model')
parser.add_argument('--leftimg', default= './VO04_L.png',
                    help='load model')
parser.add_argument('--rightimg', default= './VO04_R.png',
                    help='load model')
parser.add_argument('--model', default='stackhourglass',
                    help='select model')
parser.add_argument('--maxdisp', type=int, default=192,
                    help='maxium disparity')
parser.add_argument('--seed', type=int, default=1, metavar='S',
                    help='random seed (default: 1)')
args = parser.parse_args()

torch.manual_seed(args.seed)

if args.model == 'stackhourglass':
    model = stackhourglass(args.maxdisp)
elif args.model == 'basic':
    model = basic(args.maxdisp)
else:
    print('no model')


if args.loadmodel is not None:
    print('load PSMNet')
    state_dict = torch.load(args.loadmodel, map_location=torch.device('cpu'))

    state_dict2load = {}
    for k, v in state_dict['state_dict'].items():
        state_dict2load[k.replace("module.", "")] = v

    model.load_state_dict(state_dict2load)

print('Number of model parameters: {}'.format(sum([p.data.nelement() for p in model.parameters()])))

def test(imgL,imgR):
    model.eval()

    disp = model(imgL,imgR)

    disp = torch.squeeze(disp)
    pred_disp = disp.data.cpu().numpy()

    return pred_disp


def main():

        normal_mean_var = {'mean': [0.485, 0.456, 0.406],
                            'std': [0.229, 0.224, 0.225]}
        infer_transform = transforms.Compose([transforms.ToTensor(),
                                              transforms.Normalize(**normal_mean_var)])

        imgL_o = Image.open(args.leftimg).convert('RGB')
        imgR_o = Image.open(args.rightimg).convert('RGB')

        imgL = infer_transform(imgL_o)
        imgR = infer_transform(imgR_o)


        # pad to width and hight to 16 times
        if imgL.shape[1] % 16 != 0:
            times = imgL.shape[1]//16
            top_pad = (times+1)*16 -imgL.shape[1]
        else:
            top_pad = 0

        if imgL.shape[2] % 16 != 0:
            times = imgL.shape[2]//16
            right_pad = (times+1)*16-imgL.shape[2]
        else:
            right_pad = 0

        imgL = F.pad(imgL,(0,right_pad, top_pad,0)).unsqueeze(0)
        imgR = F.pad(imgR,(0,right_pad, top_pad,0)).unsqueeze(0)

        start_time = time.time()
        pred_disp = test(imgL,imgR)
        print('time = %.2f' %(time.time() - start_time))


        if top_pad !=0 and right_pad != 0:
            img = pred_disp[top_pad:,:-right_pad]
        elif top_pad ==0 and right_pad != 0:
            img = pred_disp[:,:-right_pad]
        elif top_pad !=0 and right_pad == 0:
            img = pred_disp[top_pad:,:]
        else:
            img = pred_disp

        print(img.shape)
        np.save("disp.npy", img)

        img = (img*256).astype('uint16')
        img = Image.fromarray(img)
        img.save('Test_disparity.png')

if __name__ == '__main__':
   main()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122

5. 用 PSMNet 估计视差

python Test_img.py --loadmodel pretrained_model_KITTI2015.tar --leftimg ../Code/left_img.png --rightimg ../Code/right_img.png
1

6. 报错解决

RuntimeError: [enforce fail at ..\c10\core\CPUAllocator.cpp:72] data. DefaultCPUAllocator: not
enough memory: you tried to allocate 190464000 bytes. Buy new RAM!
1
2

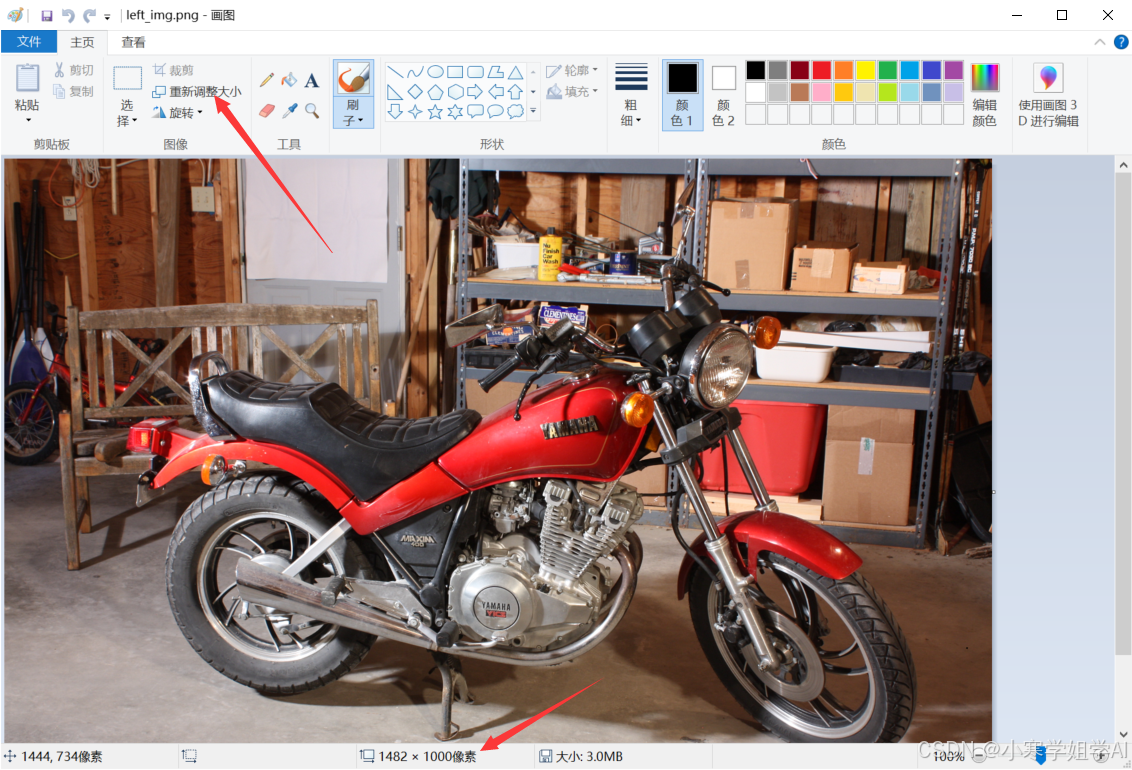

需要先把图像下采样，防止内存不足

7. 映射到 3D 点云

注意：映射代码需要从之前的博客中查看

import cv2
import numpy as np
import time
import matplotlib.pyplot as plt
from depth import depth_map
from configs import img_path1,img_path2
from disparity import disparitymap
from image import Image_processing,downsample_image,create_output


def main():
    img = cv2.imread(img_path1, 1)
    img = downsample_image(img, 1)

    imgL = Image_processing(img_path1)
    imgR = Image_processing(img_path2)

    disp = np.load("disp.npy")
    print(imgL.shape, disp.shape, disp.max()) # (1000, 1482) (1000, 1482) 120.57847

    coordinates = depth_map(disp, img)
    print('\n Creating the output file... \n')
    create_output(coordinates, 'praxis_psmnet.ply')

main()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

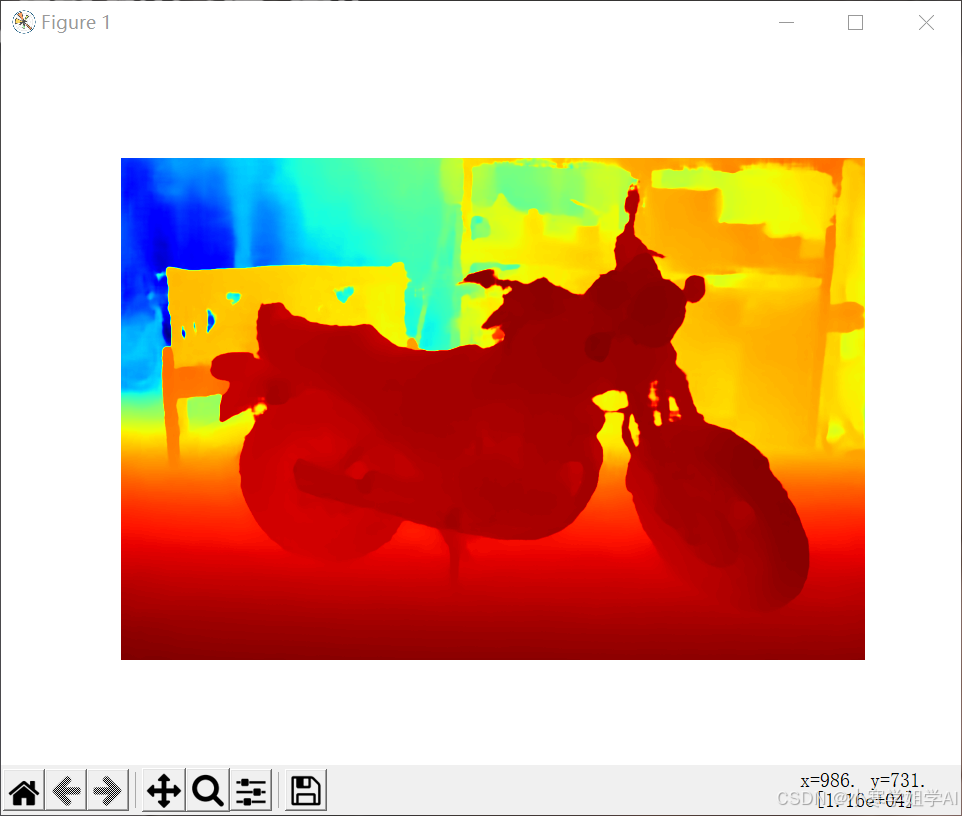

可以得到对应的视差图：

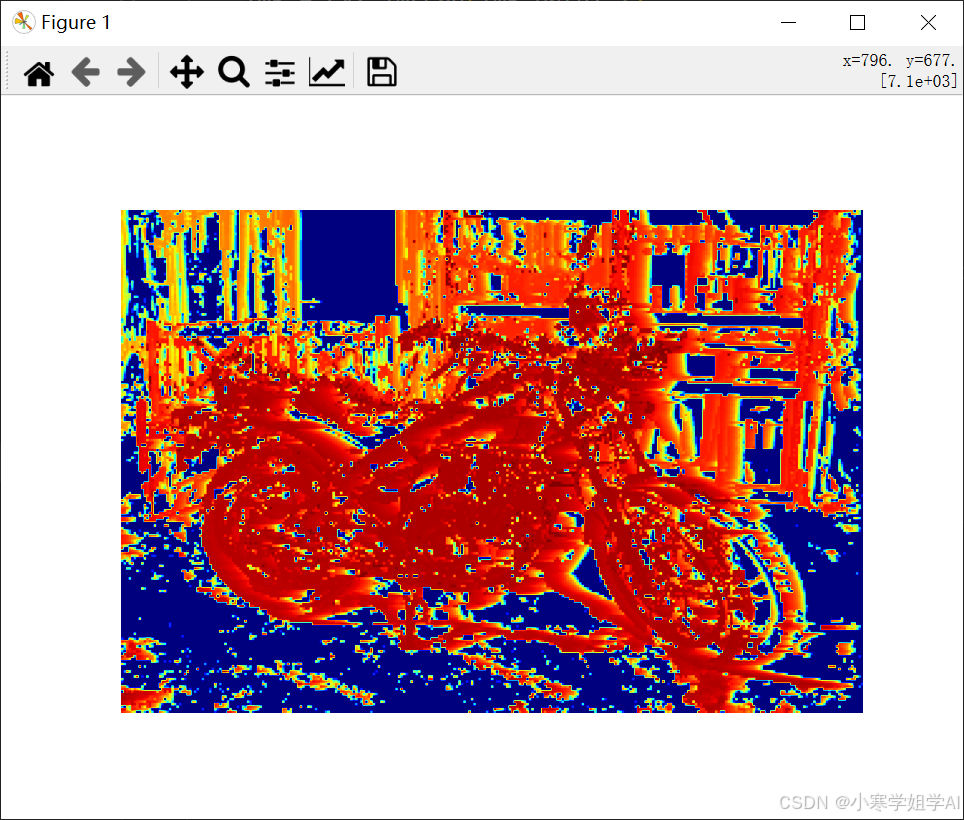

8. 对比传统方法

9. 点云可视化

import open3d as o3d

# 读取 .ply 文件
ply_file_path = "praxis_psmnet.ply"  # 替换为你的 .ply 文件路径
point_cloud = o3d.io.read_point_cloud(ply_file_path)

# 创建可视化窗口
vis = o3d.visualization.Visualizer()
vis.create_window()

# 将点云添加到可视化窗口
vis.add_geometry(point_cloud)

# 获取渲染选项并调整点的大小
render_option = vis.get_render_option()
render_option.point_size = 2.5  # 调整点大小，默认值通常为 5.0，值越小点越小

# 启动可视化
vis.run()

# 销毁窗口
vis.destroy_window()
